Zwembad

Besturing voorgeprogrammeerd geleverd

Sector
Woning
Regio
Gelderland
Jaar
2026
Status
Opgeleverd
Onze rol
engineering en programmering
Oplossing
Zwembad, Warmtepomp, Verlichting, Monitoring

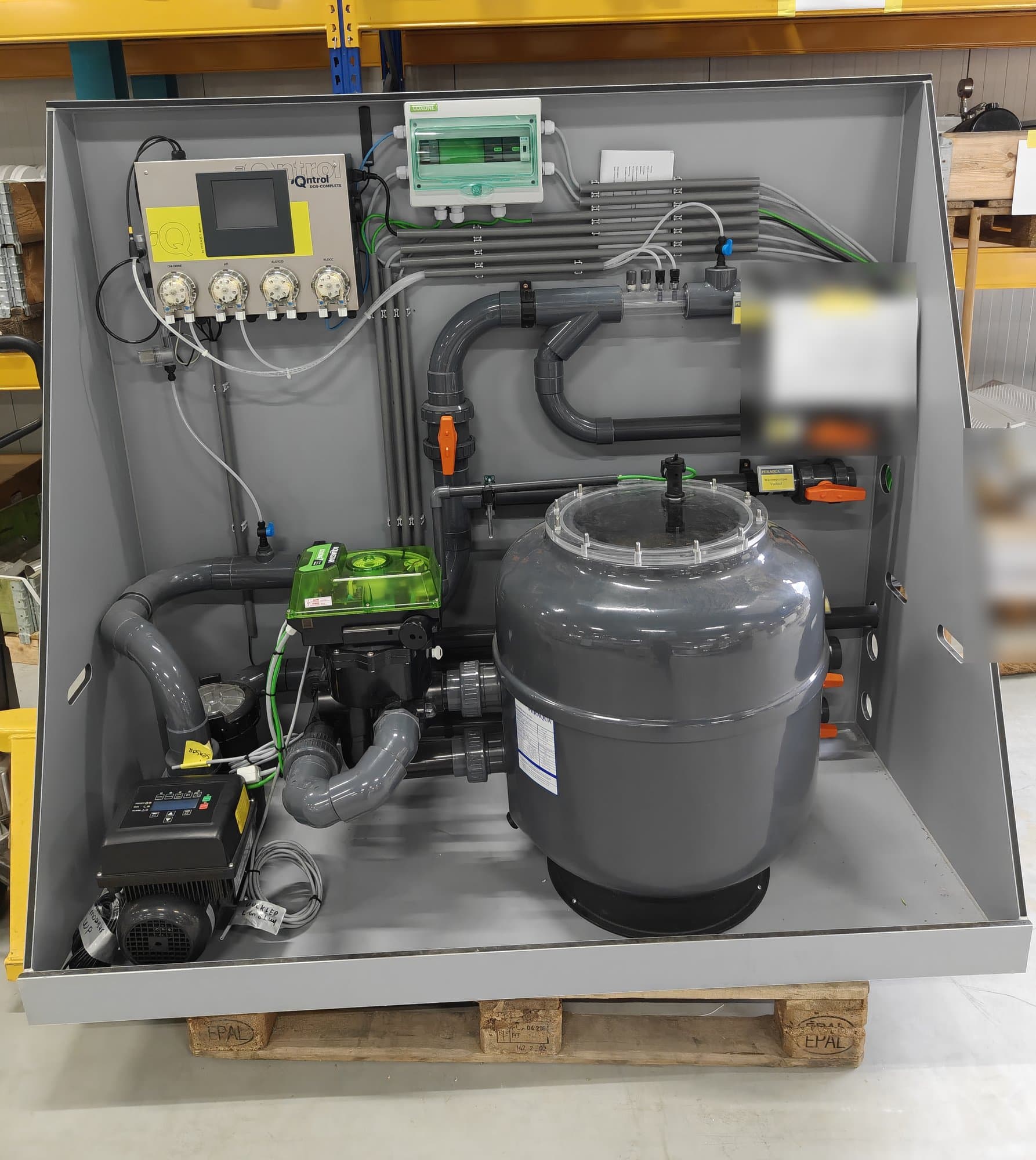

Voorgemonteerde zwembadkast met filter, pomp, dosering en besturing, klaar voor transport.

In het kort

  • 9 kabelpunten op de afvinklijst
  • 10 storingsbewakingen
  • 3 bussen met afsluitweerstand

De vraag

Voor een derde zwembad moest de besturing zo aangeleverd worden dat hij ter plaatse direct in te bouwen was. De lessen uit de eerdere projecten moesten erin: bekabeling die bij aankomst niet klaarlag, een ontbrekend component, een ontbrekende afsluitweerstand op de Modbus-bus en te veel storingsmails. Nieuw in dit bad was een jetstream die mee moest in de besturing.

De oplossing

  • De programmering is afgeleid van de eerdere installaties: filterpomp en warmtepomp via Modbus, doseersysteem via RS485, de 5 bedrijfsmodi en dezelfde rollen voor bewoner en monteur.
  • De kast is bij Avanta opgebouwd en voorgeprogrammeerd, met een eigen 24 V-voeding. De Miniserver Go draait op 5 V via een omvormer vanaf de 24 V-rail; de 24 V van de spoelklep blijft gereserveerd voor de niveausensor.
  • Een bekabelingsinstructie met aansluitschema en een afvinklijst van 9 kabelpunten, zodat alles getrokken en afgemonteerd is voordat de besturing wordt aangesloten.
  • Afsluitweerstanden van 120 ohm voor de Modbus-bus, de RS485-bus en de Loxone Link gaan standaard mee.
  • Het roldek werkt als toestandsmachine op basis van het terugmeldcontact van de roldekbesturing. Sluiten volgt de veiligheidsinstelling van die besturing, met een waarschuwing om te controleren of het bad vrij is.
  • De onderwaterverlichting schakelt via een koppelrelais en is uit zodra het roldek dicht is.
  • De jetstream gaat aan en uit via de klemmen voor externe bediening op zijn eigen besturing, met een potentiaalvrij contact. De voeding blijft staan, zodat de afstandsbediening en de bediening op de jetstream zelf blijven werken.
  • Automatisch bijvullen op waterniveau tussen een instelbaar minimum en maximum, en handmatig vullen met een aftellende timer in de app.
  • 10 storingsbewakingen met instelbare drempels en een inschakelvertraging voor de mail.

Het resultaat

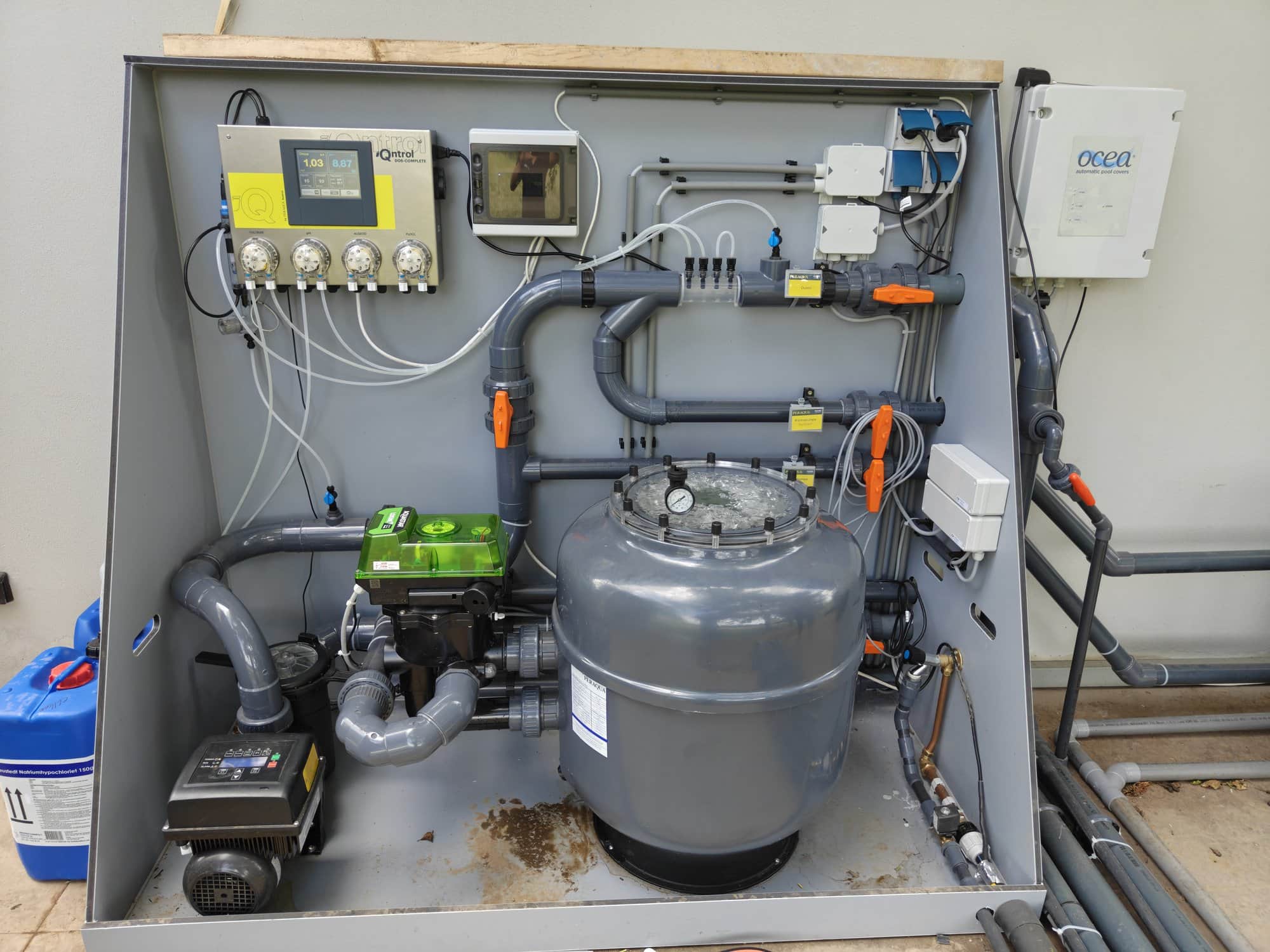

De kast is opgebouwd, de programmering ingeladen en in augustus 2026 op locatie geplaatst en aangesloten. Daarbij is de bekabeling aangelegd en voorbereid voor warmtepomp, filterpomp, doseersysteem, vulklep, druk- en niveaumeting, koppelrelais en onderwaterverlichting. Na de inbouw is de besturing in bedrijf genomen. Kast, programmering en bekabeling lagen vooraf vast, met de inbedrijfstelling in één bezoek als doel; bij het vorige bad waren er drie bezoeken nodig.

Techniek

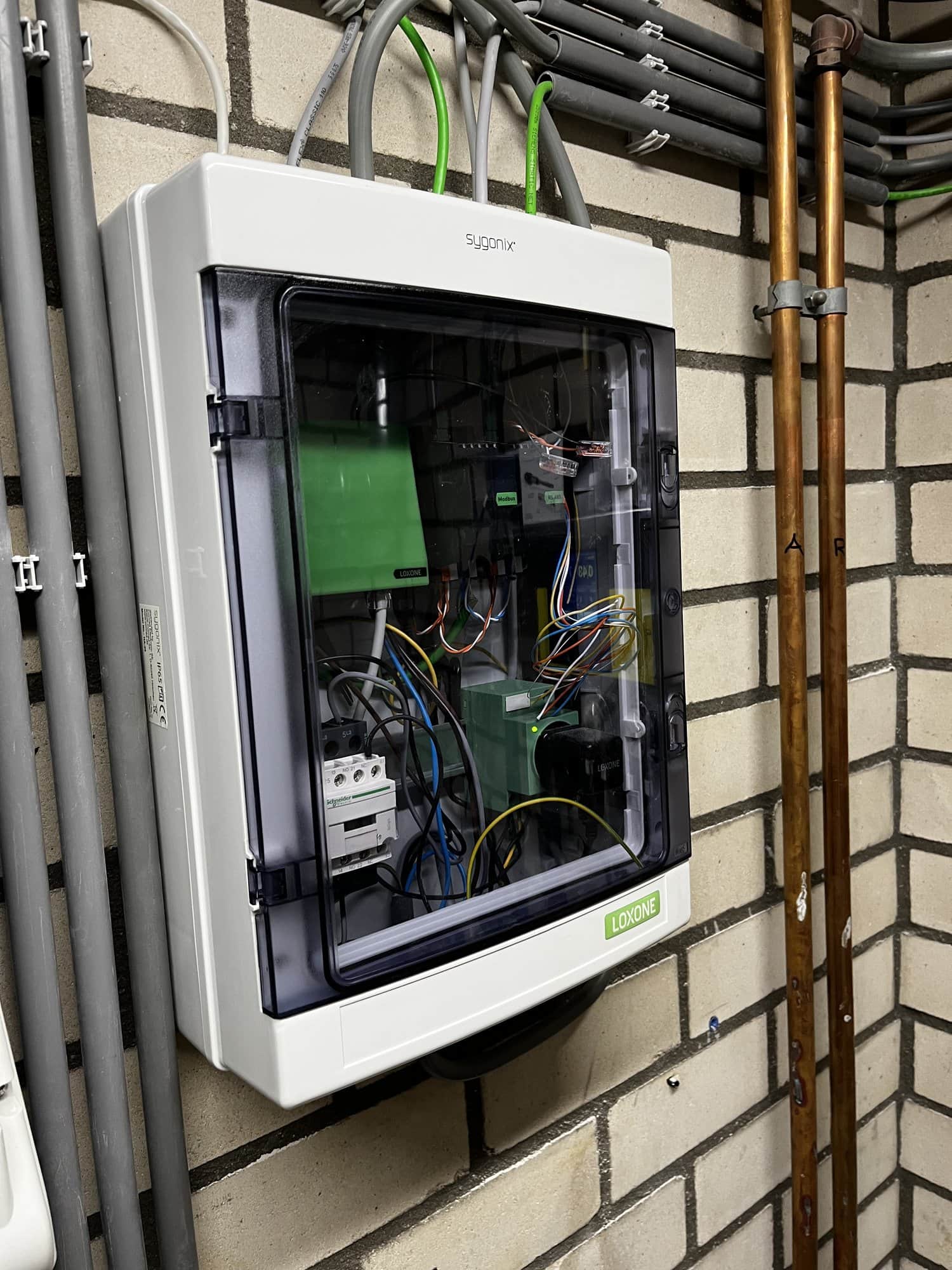

  • Loxone Miniserver Go op 5 V via een omvormer vanaf de 24 V-rail, in een aparte installatiekast
  • Modbus Extension (filterpomp en warmtepomp) en RS485 Extension (doseersysteem) aan de Loxone Link, met afsluitweerstanden op alle bussen
  • Aquastar Air spoelklep met 2 drukingangen; vulklep, verlichting en jetstream op de relais
  • Nano IO Air bij de roldekbesturing, op 24 V zodat beide relais potentiaalvrij schakelen; een tweede Nano IO Air als reserve
  • Koppelrelais voor de onderwaterverlichting; jetstream via de klemmenstrook voor externe bediening

Foto's.

Voorgemonteerde zwembadkast met filter, pomp, dosering en besturing, klaar voor transport.
Voorgemonteerde zwembadkast met filter, pomp, dosering en besturing, klaar voor transport.
