Binnenzwembad
Alle zwembadtechniek in één besturing
- Sector
- Woning
- Regio
- Gelderland
- Jaar
- 2026
- Status
- Opgeleverd
- Onze rol
- engineering, programmering, inbedrijfstelling en storingsanalyse
- Oplossing
- Zwembad, Warmtepomp, Ventilatie, Monitoring, Storingsdiagnose

In het kort
- 5 bedrijfsmodi
- 48 storingscodes uitgelezen
- 8 storingsdrempels
- 6 maanden meethistorie
De vraag
Bij een woning met een binnenzwembad moest alle techniek onder één besturing: filterpomp, spoelklep, doseersysteem, warmtepomp met elektrische bijverwarming, verseluchtklep van de zwemzaal en roldek. De bewoner moest het eenvoudig houden, de monteurs moesten alles kunnen zien en instellen, en storingen moesten vanzelf gemeld worden. Het werd het eerste van drie zwembadprojecten, en daarmee de basis voor de volgende.
De oplossing
- 5 bedrijfsmodi: automatisch, party (meer doorstroming), vakantie (lagere temperatuur), winter en service.
- Filterpomp via Modbus met flow-, druk- en vermogensmeting en een energieteller. De doorstroming is per modus instelbaar, standaard 10 m³/h en 13 m³/h in de partystand.
- Automatische terugspoel- en spoelcycli via de spoelklep. In de servicemodus zijn alle ventielstanden handmatig te kiezen: filteren, terugspoelen, spoelen, circuleren, gesloten en ledigen.
- pH en chloor van het doseersysteem live in beeld via RS485, met de storingscodes erbij. Dosering blijft bewust een handeling op locatie.
- Watertemperatuur instelbaar voor normaal en vakantie (standaard 25 en 20 °C), binnen 20 tot 32 °C. De warmtepomp krijgt instelpunt, modus en geluidsstand (auto, stil, superstil) via Modbus.
- Een elektrische bijverwarming springt bij als het water uit de warmtepomp meer dan een instelbaar verschil, standaard 3 °C, onder de doeltemperatuur blijft.
- De verseluchtklep van de zwemzaal opent als het roldek opengaat; de onderwaterverlichting volgt het roldek.
- 8 storingsdrempels voor flow, pH, chloor, waterdruk en temperatuur, met een overzicht van actieve storingen, een storingshistorie van 100 regels en een automatische storingsmail.
- 35 storingscodes van de warmtepomp en 13 alarmtellers van de filterpomp worden uitgelezen en in de app getoond.
- 2 rollen: de bewoner ziet temperatuur, modi en meetwaarden, de monteur heeft alle instellingen, drempels en de servicemodus.
- Een installatieschema in de app met alle meetwaarden: filterdruk, temperatuur voor en na de warmtepomp, flow, pH, chloor en waterdruk.
Het resultaat
Opgeleverd in februari 2026 met opleverdocument en handleiding. De oorspronkelijke warmtepomp bleek geen Modbus te spreken. De vervanger is eerst op een testopstelling gecontroleerd en in mei 2026 op locatie gekoppeld, samen met de logica voor de bijverwarming. Daarbij zijn ook de drempels voor chloor en pH ingeregeld, omdat er te veel storingsmails kwamen. Alle meetwaarden blijven als uurwaarden 6 maanden terug te zien. Een monteur ziet op afstand wat er speelt voordat er iemand naartoe rijdt; de programmering werd de basis voor de volgende twee zwembaden.
Techniek
- Loxone Miniserver Go met Modbus Extension en RS485 Extension

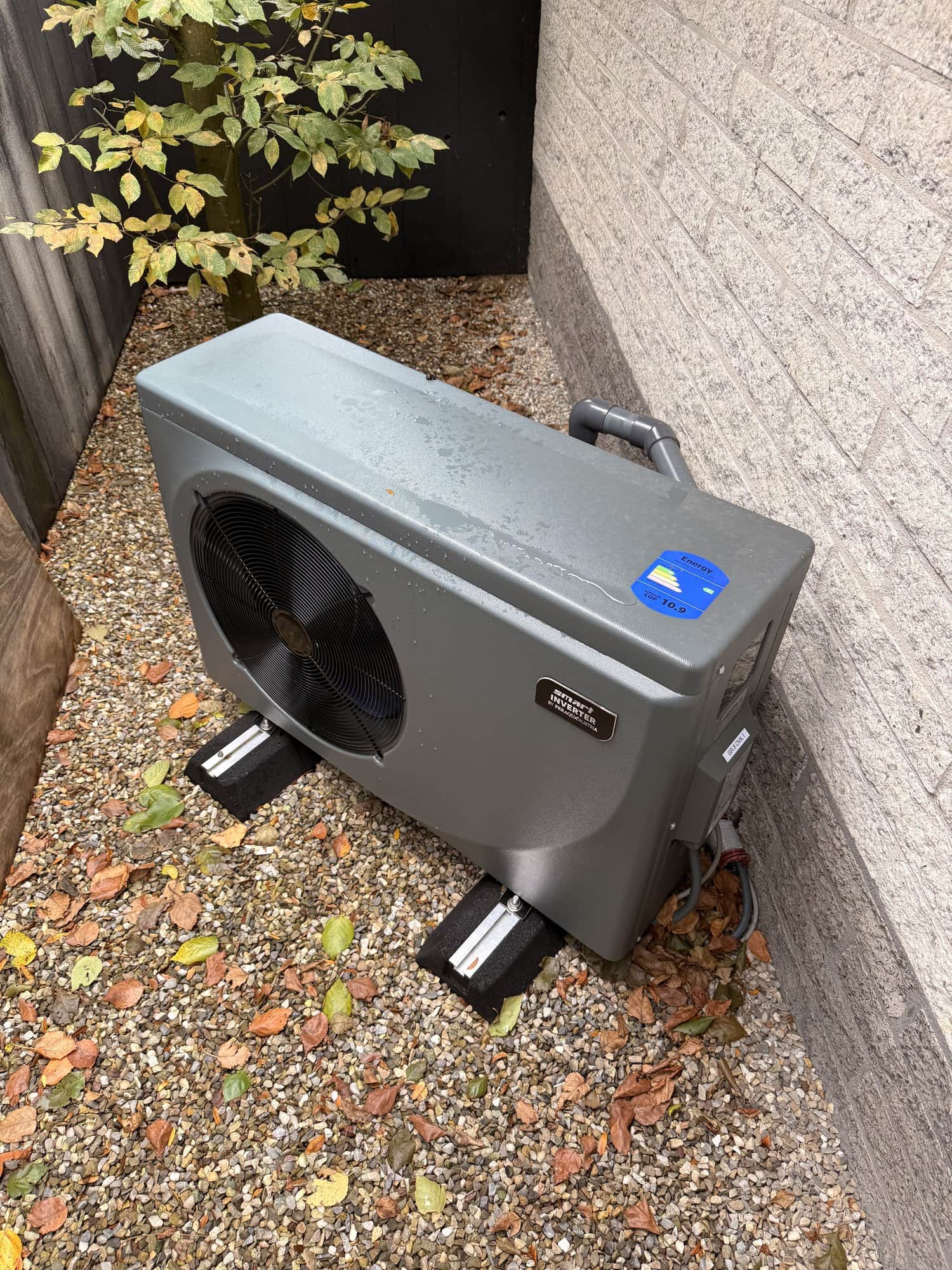

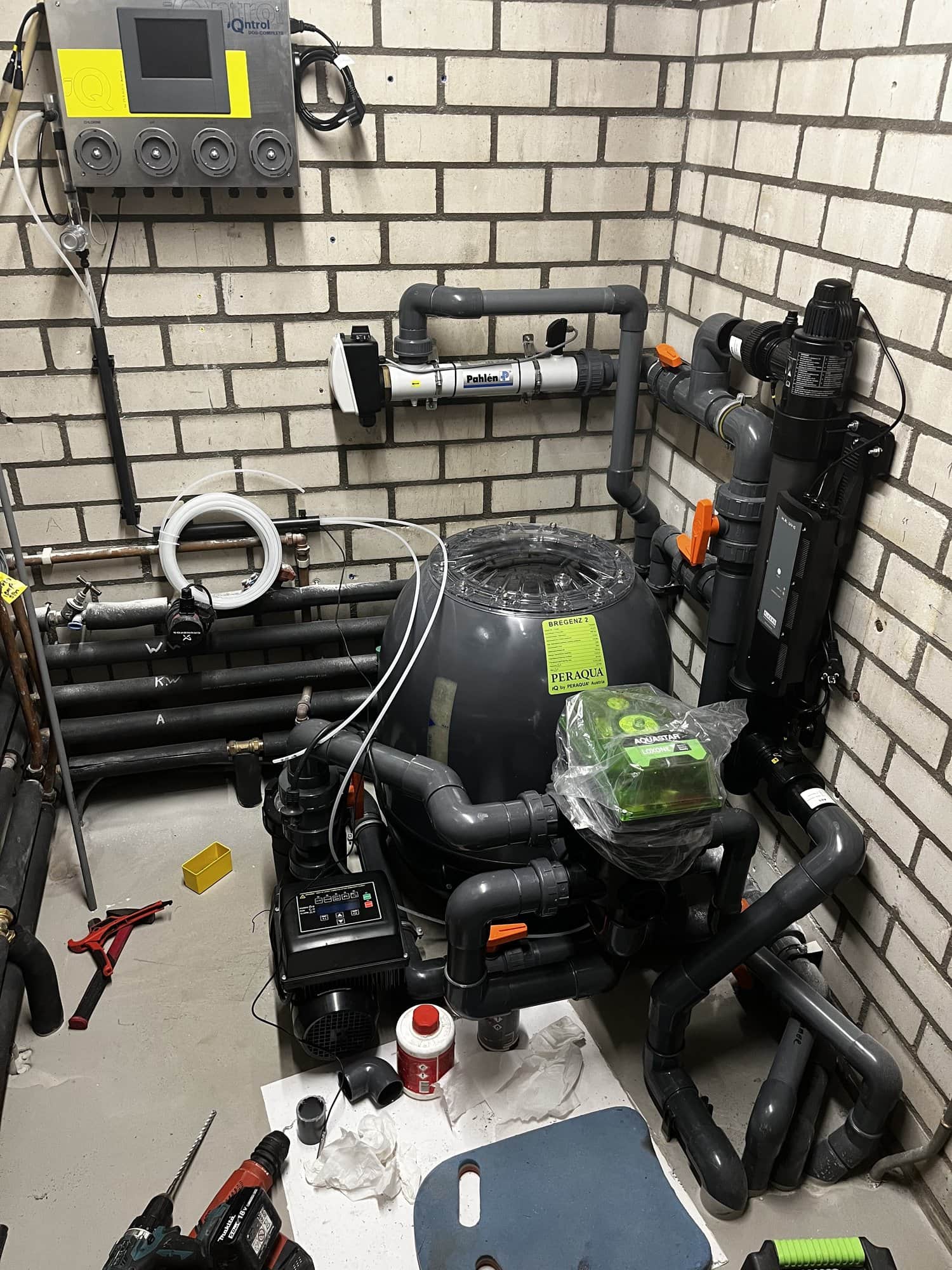

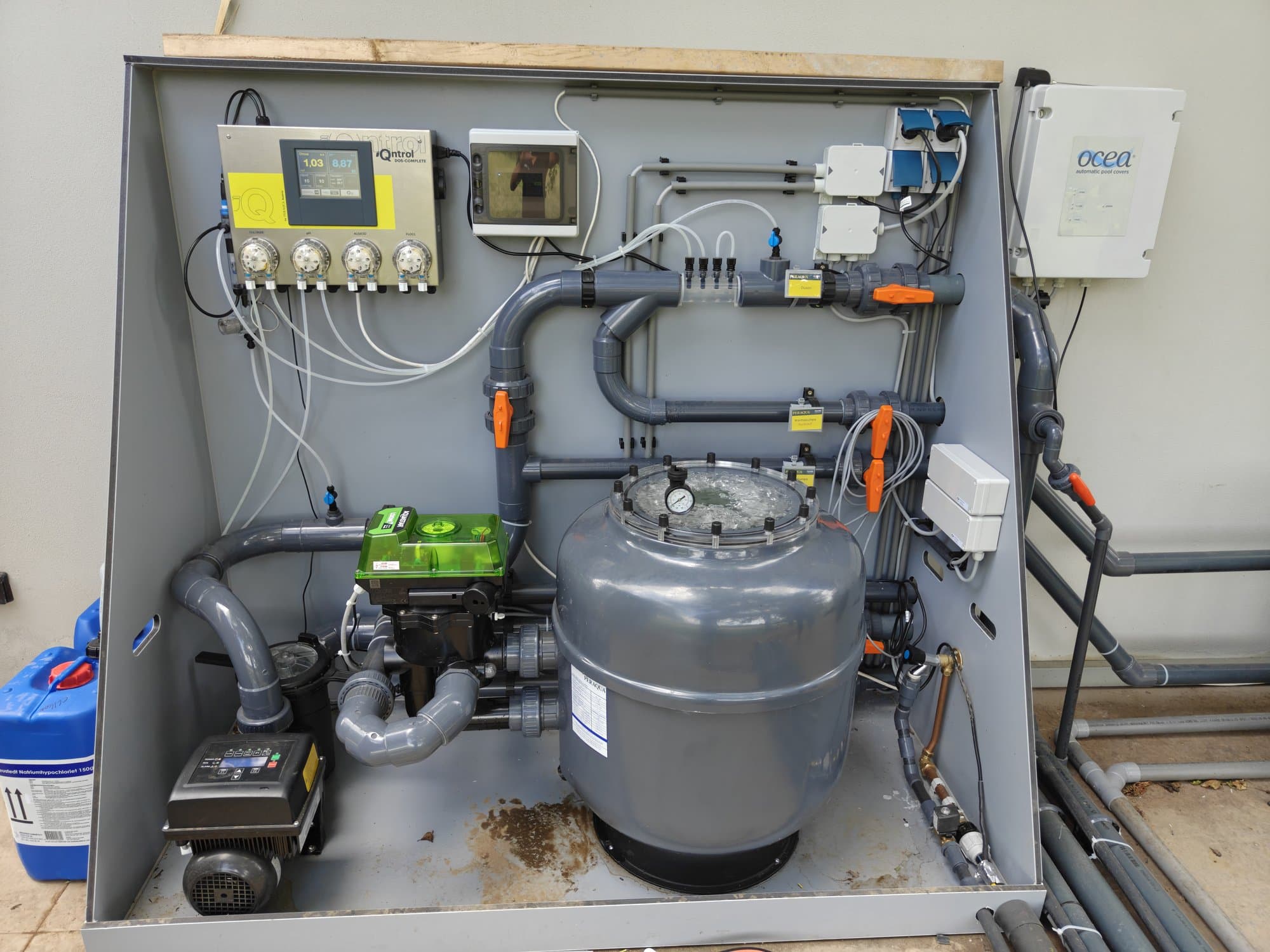

- Peraqua Ocean Inver iQ 300 filterpomp en Peraqua-zwembadwarmtepomp op één Modbus RTU-bus, met 24 en 58 datapunten
- iQntrol DOS-COMPLETE doseersysteem via RS485 (8 waarden)

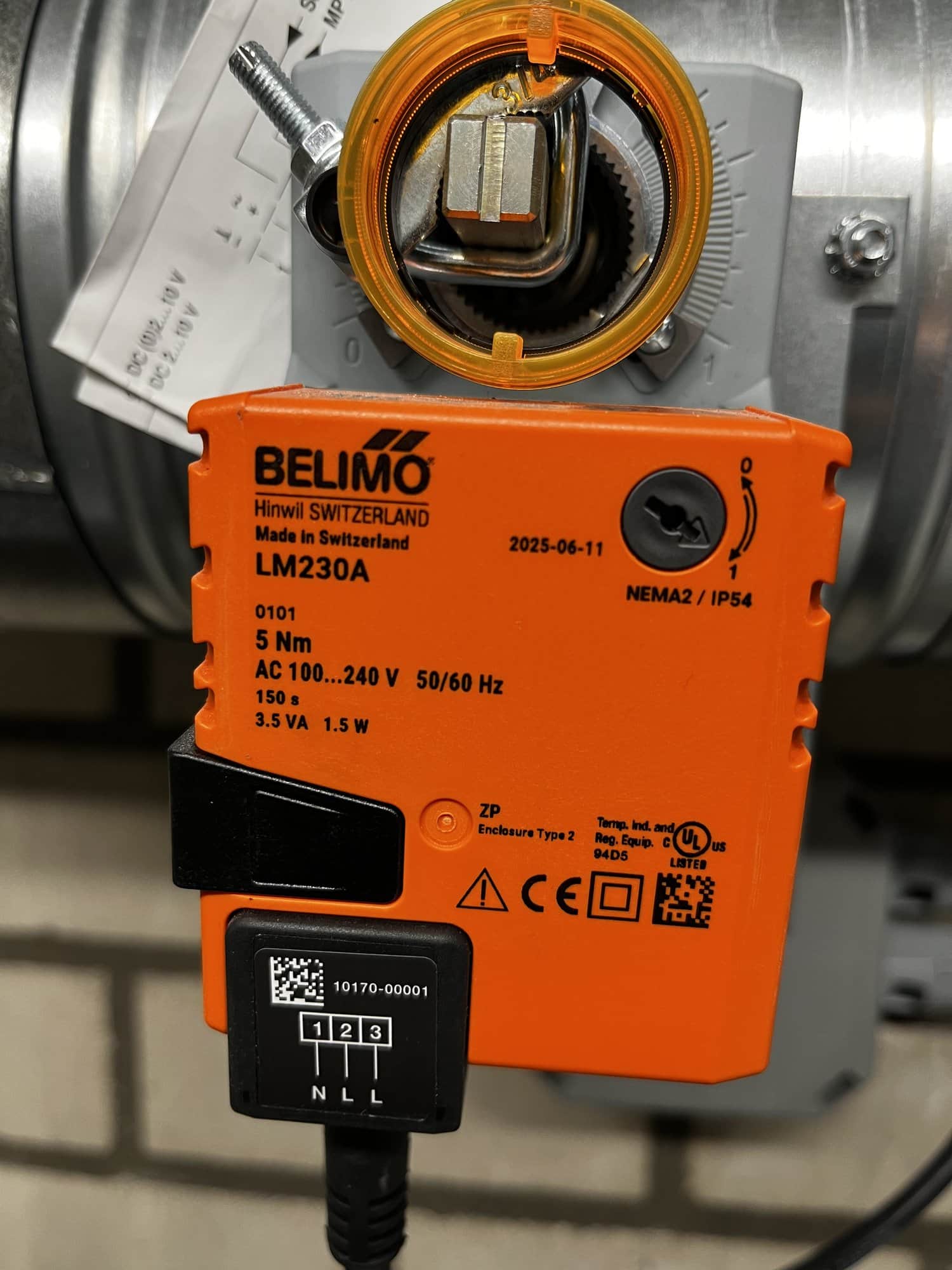

- Aquastar Air spoelklep met druk- en niveaumeting; Nano IO Air voor de roldekpositie, de Belimo-verseluchtklep en de elektrische heater
- Storingsmail via de Loxone Cloud Mailer, statistiek per meetwaarde
