Woning

Een woning met een voor- en een achterhuis, elk met een eigen Miniserver en een eigen warmtepomp. De installatie is door de installateur gebouwd en uitgebreid: licht, klimaat, gordijnen, audio-video, keukenapparatuur en energie lopen allemaal via Loxone. De bewoners wilden dat de warmtepompen ook koelen, aangestuurd vanuit dezelfde ruimteregeling als de verwarming. Daarnaast speelden losse punten: de zonnepanelen van het achterhuis waren uit de energieweergave verdwenen, een kantoorairco koelde soms door en soms juist nooit, er kwam een airco bij, en na een herindeling van de kamers klopte de programmering niet meer.

• Licht (context). 18 lichtsturingen met 84 benoemde lichtkringen en 16 aanwezigheidsbouwstenen, grotendeels draadloos: 20 aanwezigheidsmelders Air, 14 Nano IO Air en 11 Nano Dimmer Air. Philips Hue-lampen binnen en buiten zijn via een Pico C-programma gekoppeld, een tafellamp via DALI Air.
• Klimaat (context). 10 intelligente ruimteregelingen onder 2 klimaatcontrollers, één per warmtepomp, met een berekening van de aanvoertemperatuur. In het achterhuis 5 stelventielen Tree. Mechanische ventilatie in beide huizen via standenkeuze en een schakelklok.
• Koppelingen (context). Gordijnen via Motion Blinds (UDP), audio-video via 64 BeoLink-commando's (HTTP), 6 keukenapparaten via Miele@home, intercom met NFC-codepaneel bij de poort, en waterlekdetectie met 2 watersensoren. 35 automatische regels en 27 bedrijfsmodi, waaronder storm-, regen- en vorstbescherming.

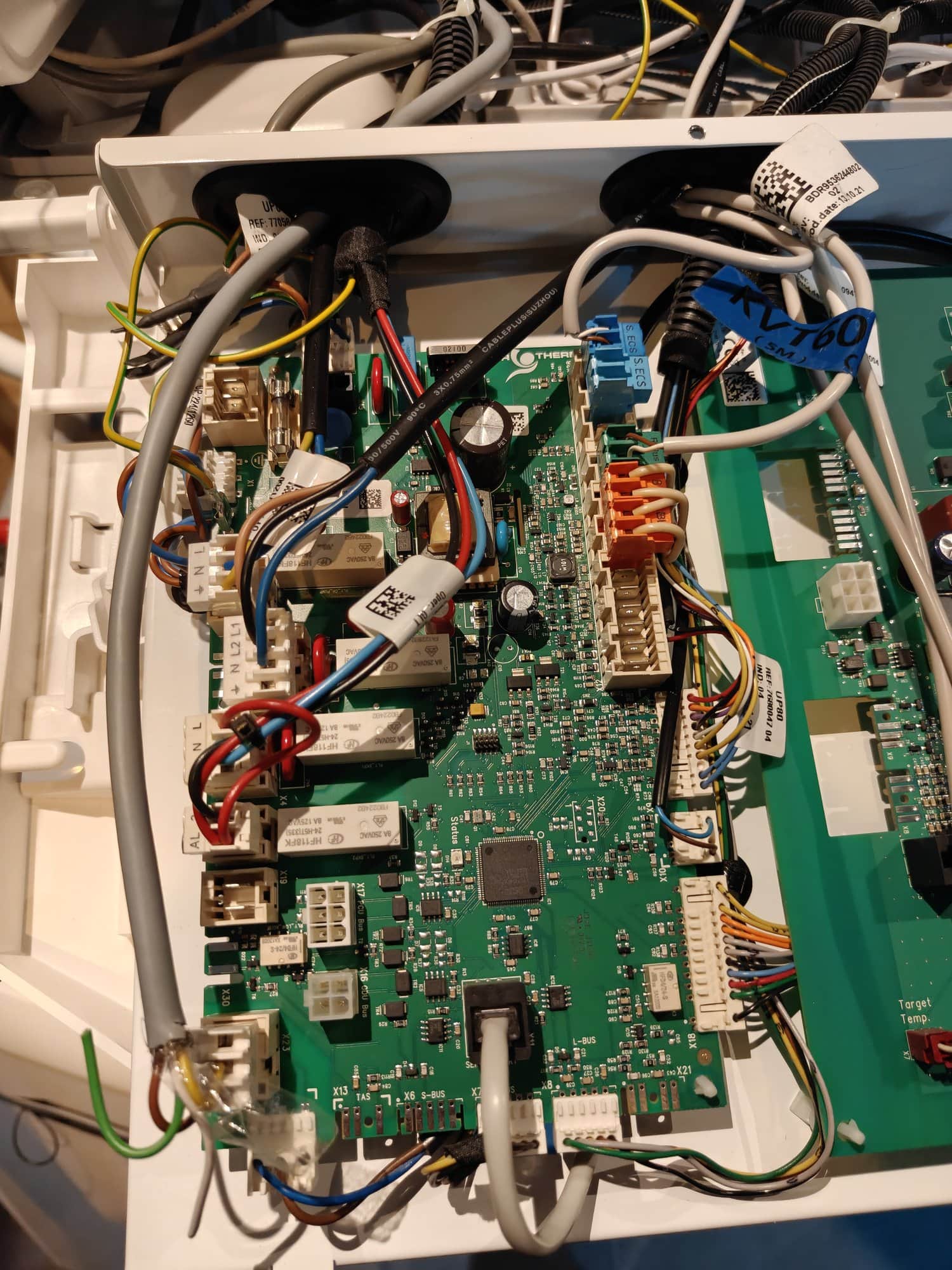

• Koelen met de warmtepompen. Beide warmtepompen via een GTW-08 Modbus-gateway en een Modbus Extension aan Loxone gekoppeld. De kant-en-klare template bleek voor een ander merk: de koelvraag kwam aan, maar de pomp deed er niets mee. De juiste registers zijn uit de fabrieksdocumentatie gehaald en in een eigen template gezet, met 16 leeswaarden en 3 schrijfregisters voor regelwijze, setpoint en koelvraag.
• Koeling in de regeling. Koeling vrijgegeven in de warmtepomp en ingepast in de ruimteregeling. De koeling slaat nu eerder aan, samen met vloerverwarming en vloerkoeling, en in het kantoor werken verwarmen en koelen samen. Er zit geen condensatiesensor; de condensbeveiliging loopt via dauwpuntbewaking in Loxone.

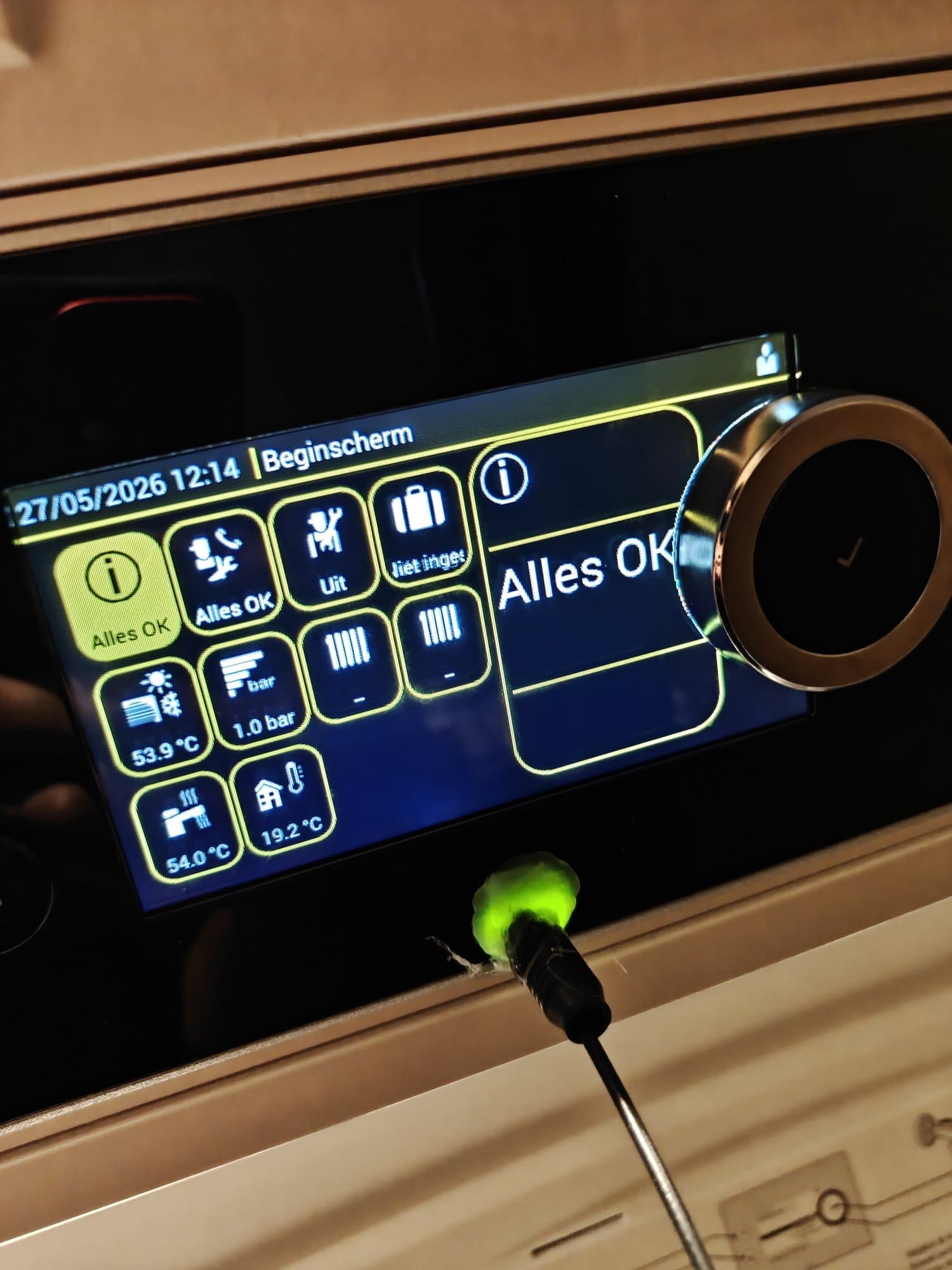

• Inbedrijfstelling. Twee storingen verholpen: buiten- en binnenunit vonden elkaar niet meer na de werkzaamheden, en de cv-druk was te laag. De waterdruk is nu op afstand uit te lezen.
• Zonnepanelen. De omvormer van het achterhuis had na een stroomstoring een nieuw IP-adres gekregen. Adres aangepast; beide SolarEdge-omvormers staan weer in de energiestroommonitor met 8 meters, naast de P1-meter.
• Airco's. De vertaling van ventilatorstand en modus naar het airco-commando gaf in sommige standen een leeg veld. Dan werd het hele commando geweigerd, juist ook bij uitschakelen. Vertaling hersteld, en een nieuw geplaatste airco in een slaapkamer op dezelfde manier gekoppeld, op een eigen account om de limiet op het aantal aanvragen te spreiden.
• Na de herindeling. Ruimtes hernoemd en verplaatst, de audio-video-commando's meeverhuisd naar de nieuwe kamer, lichtgevoeligheid instelbaar in de app (30 lux) en temperatuur en helderheid van een badkamer zichtbaar in de app.
• Wensen van de bewoners. Nachtverlichting op de looproute naar boven die na 10 minuten zelf uitgaat, ventilatienaloop van het toilet door de bewoners zelf in te stellen, de luifel toegevoegd aan de zonweringsautomaat, wekker en aanwezigheidsdetectie laten samenwerken, en een touch in de keuken weer werkend gemaakt die door een verborgen activeringseis nooit reageerde.

Beide warmtepompen koelen nu vanuit Loxone, samen met vloerverwarming en vloerkoeling. Na de airco-aanpassing is op de Miniserver gezien dat zowel aan- als uitcommando's door beide airco's worden geaccepteerd. De opbrengst van de zonnepanelen van het achterhuis komt weer door in de energieweergave. Voor de bewoners betekent het één regeling per ruimte voor verwarmen en koelen, en instellingen zoals lichtdrempel en ventilatienaloop die ze zelf in de app aanpassen.

• 2 Miniservers: een Miniserver als gateway en een Miniserver Compact als client in het achterhuis, 38 pagina's in de app
• 74 Air-apparaten via Air Base Extension en de Compact, 10 Tree-apparaten, Relay Extension en 2 Modbus Extensions
• 2 Remeha-warmtepompen via GTW-08-gateways (Modbus RTU), eigen registertemplate voor lezen, setpoint en koelvraag
• 2 SolarEdge-omvormers via Modbus TCP, 2 energiemeters 1-fase Tree op de kookplaten, P1-meter via HTTP, energiestroommonitor met 8 meters
• 2 airco's via Sensibo (HTTP-API), aangestuurd vanuit AC-regelblokken die aan de ruimteregeling hangen
• Motion Blinds over UDP, BeoLink en Philips Hue over HTTP, Miele@home-plugin, DALI Air
• Intercom met NFC Code Touch Tree bij de poort; Touch Pure en Touch Pure Flex als bediening, Air en Tree
• Les vastgelegd: na een stroomstoring altijd de IP-adressen van netwerkapparaten controleren
