Villa in verbouwing: complete Loxone-engineering van tekening tot verdeelkast

Een grote vrijstaande woning gaat volledig op de schop. De eigenaar wil verlichting, zonwering, klimaat, audio, toegang en de buitenruimte op één systeem, koopt het materiaal zelf in en laat de aannemer de kabels trekken. Daarvoor moest vóór de afbouw precies vastliggen welke kabel waar heen gaat.

• Een complete engineeringset: tekeningen per verdieping met alle bedieningen, sensoren en aansluitpunten, een kabellijst, een geprijsde materiaallijst en een bekabelingsprincipe voor de aannemer.
• Een controle- en meetprotocol, en een veldcontrole van de getrokken bekabeling op locatie, segment voor segment.
• Een relaisindeling voor de zonwering: 21 kabels naar 32 motoren, met per motor een relais voor op en een voor neer.

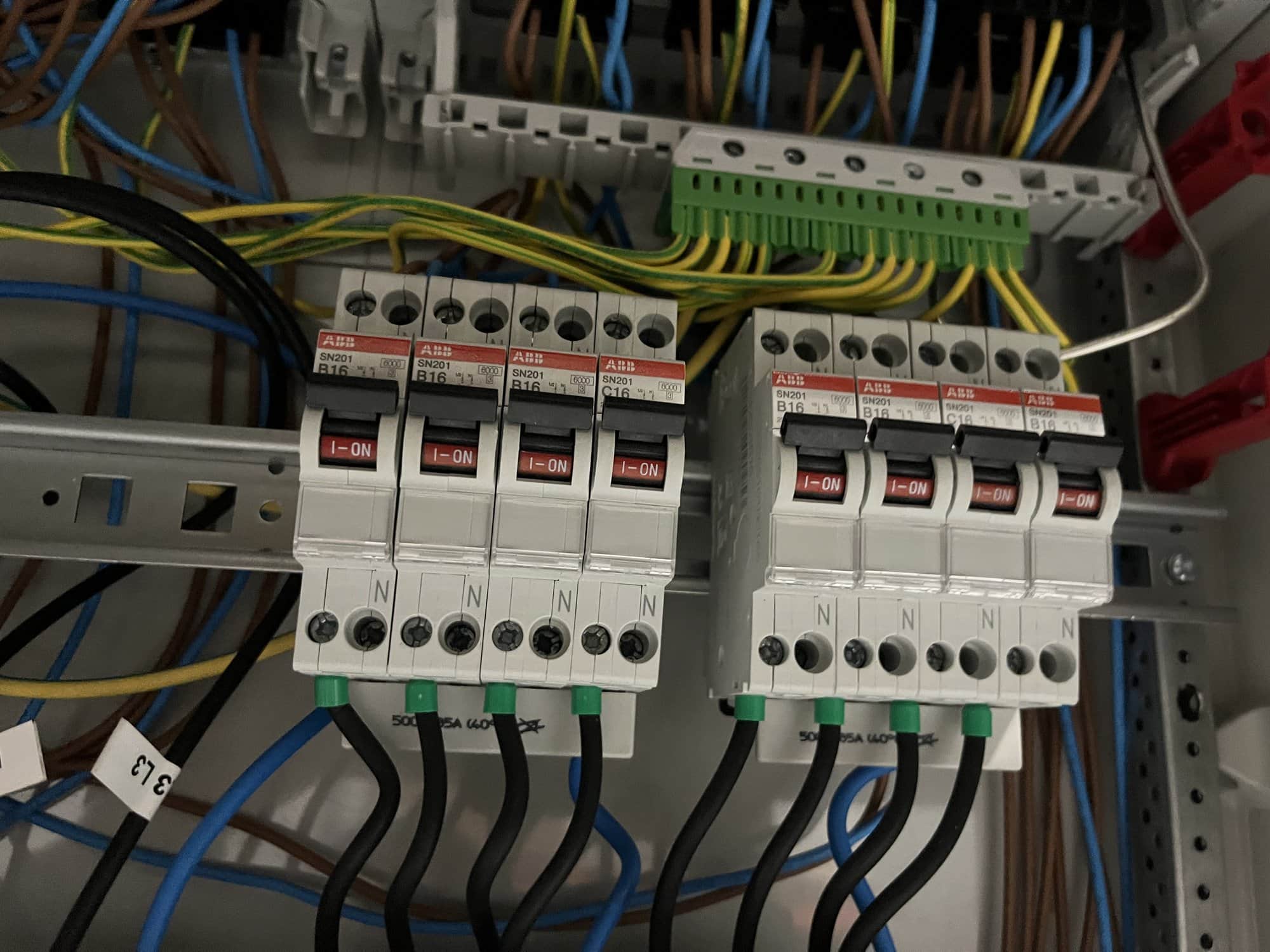

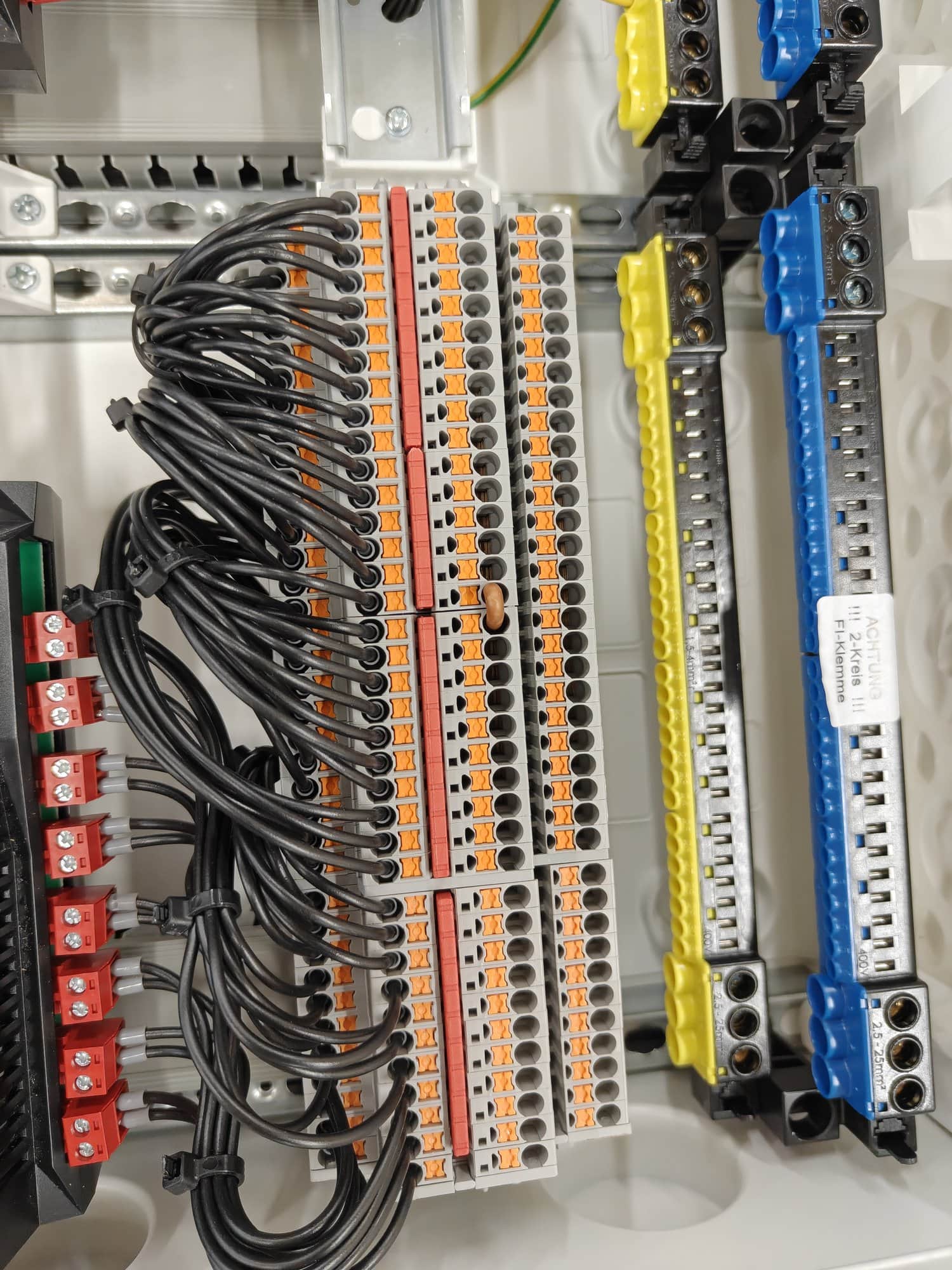

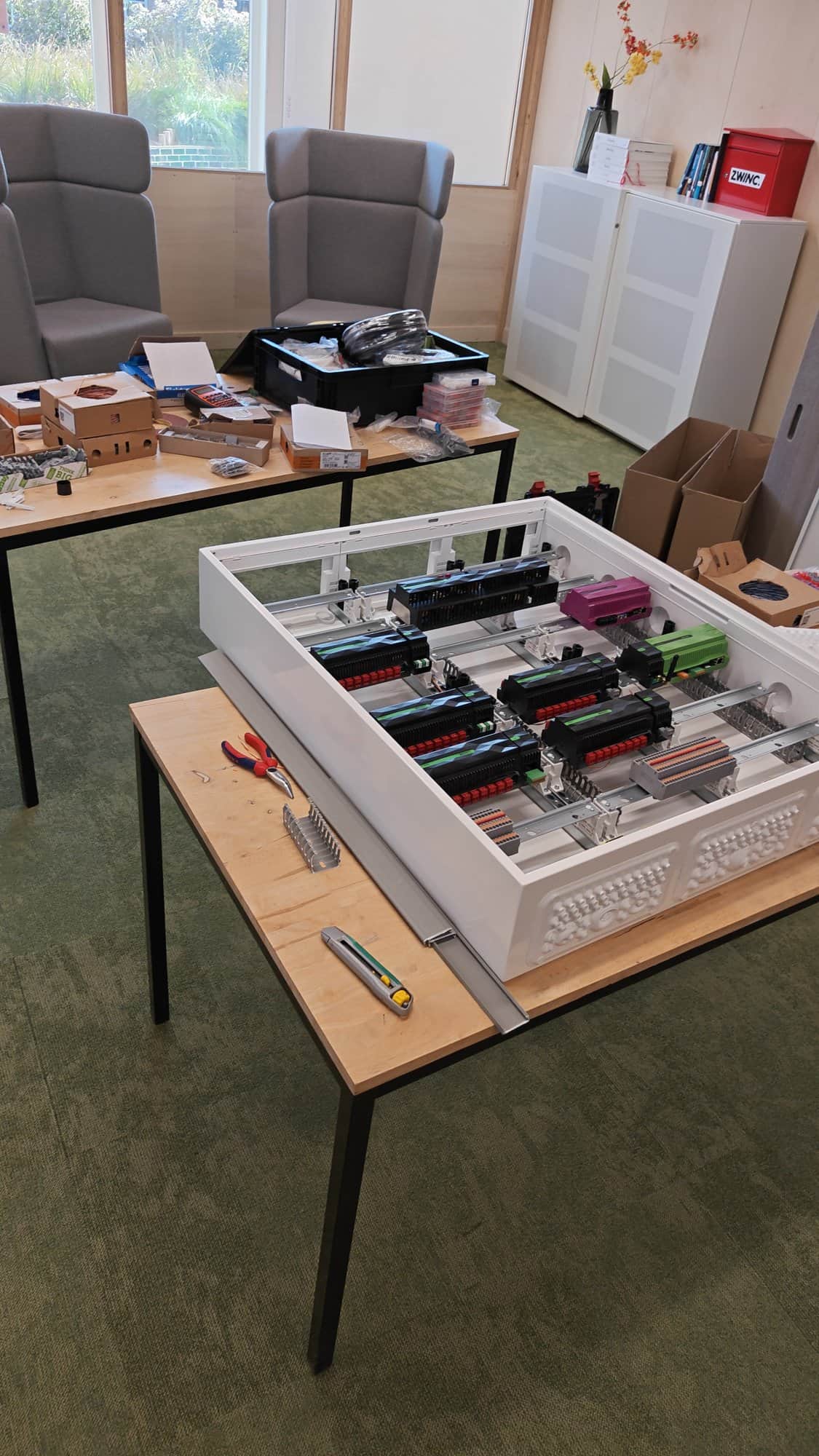

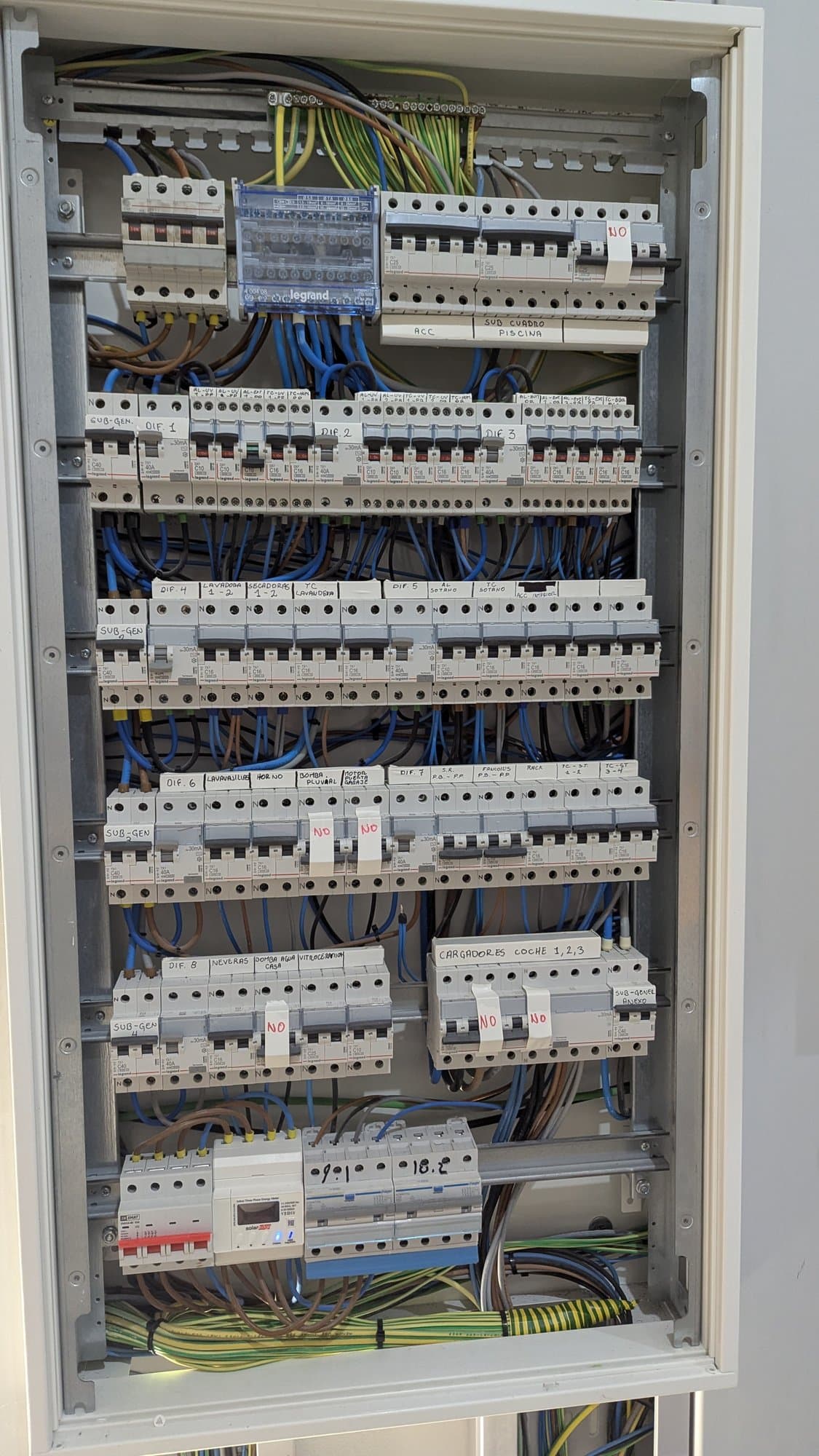

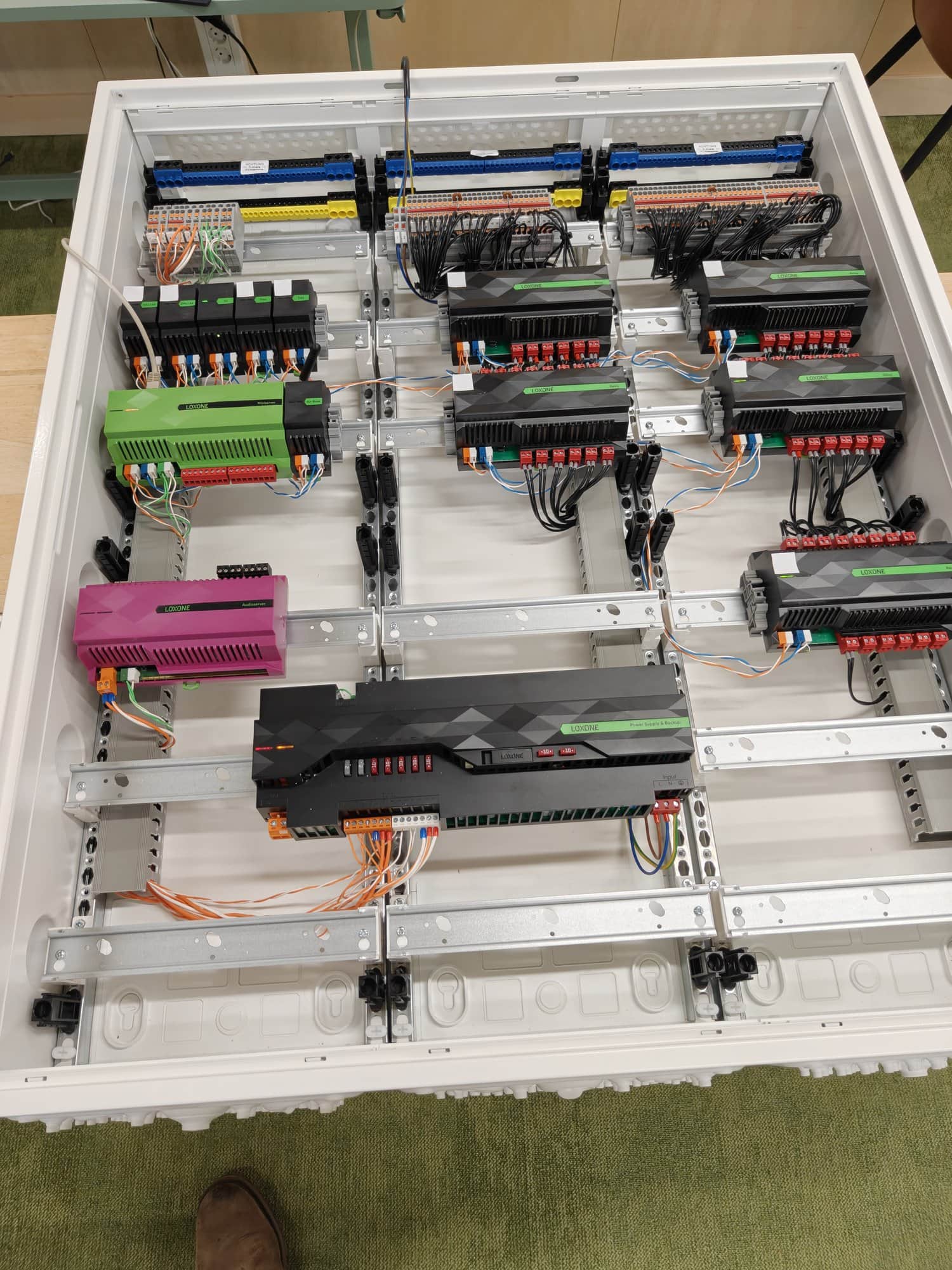

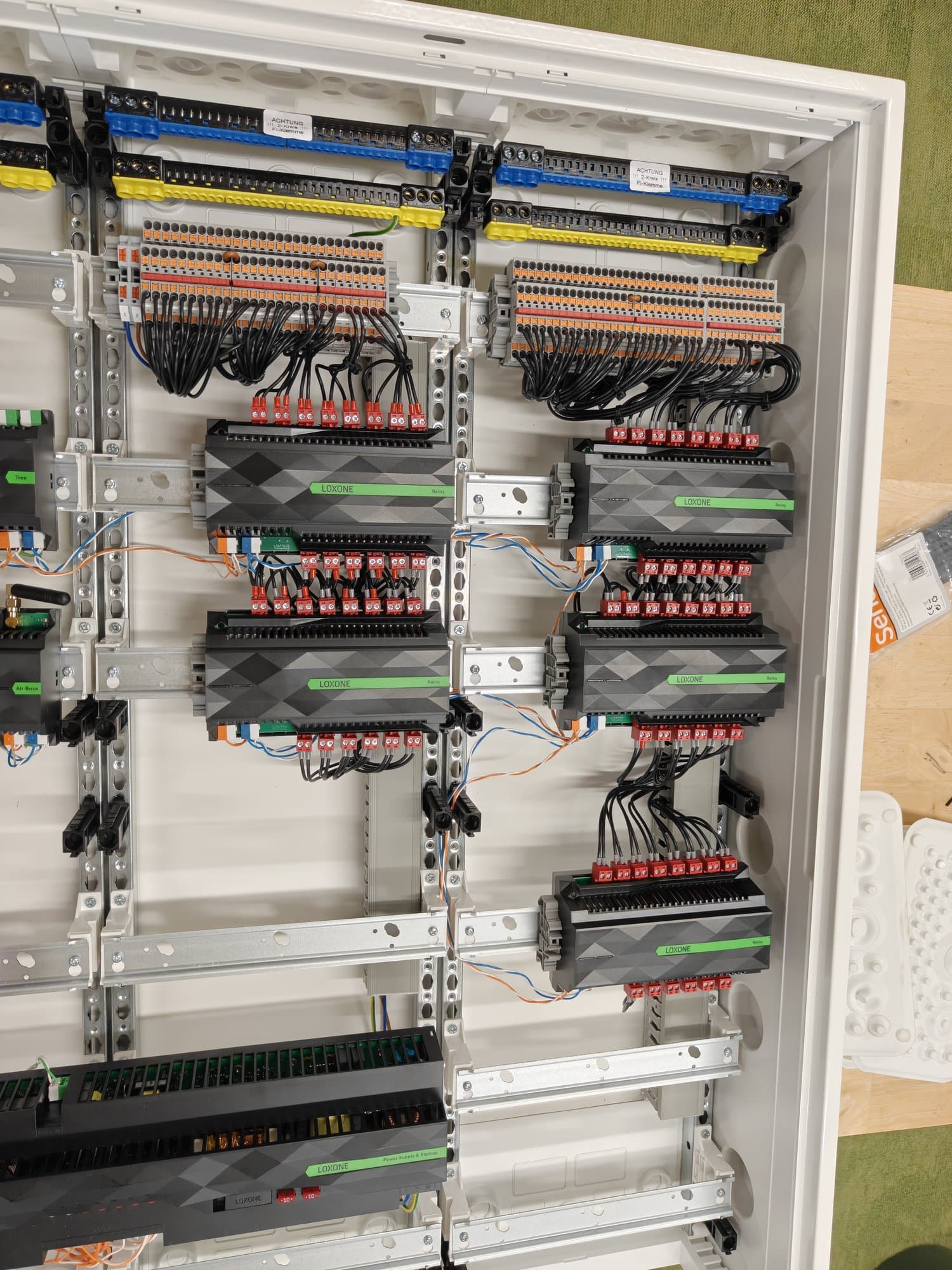

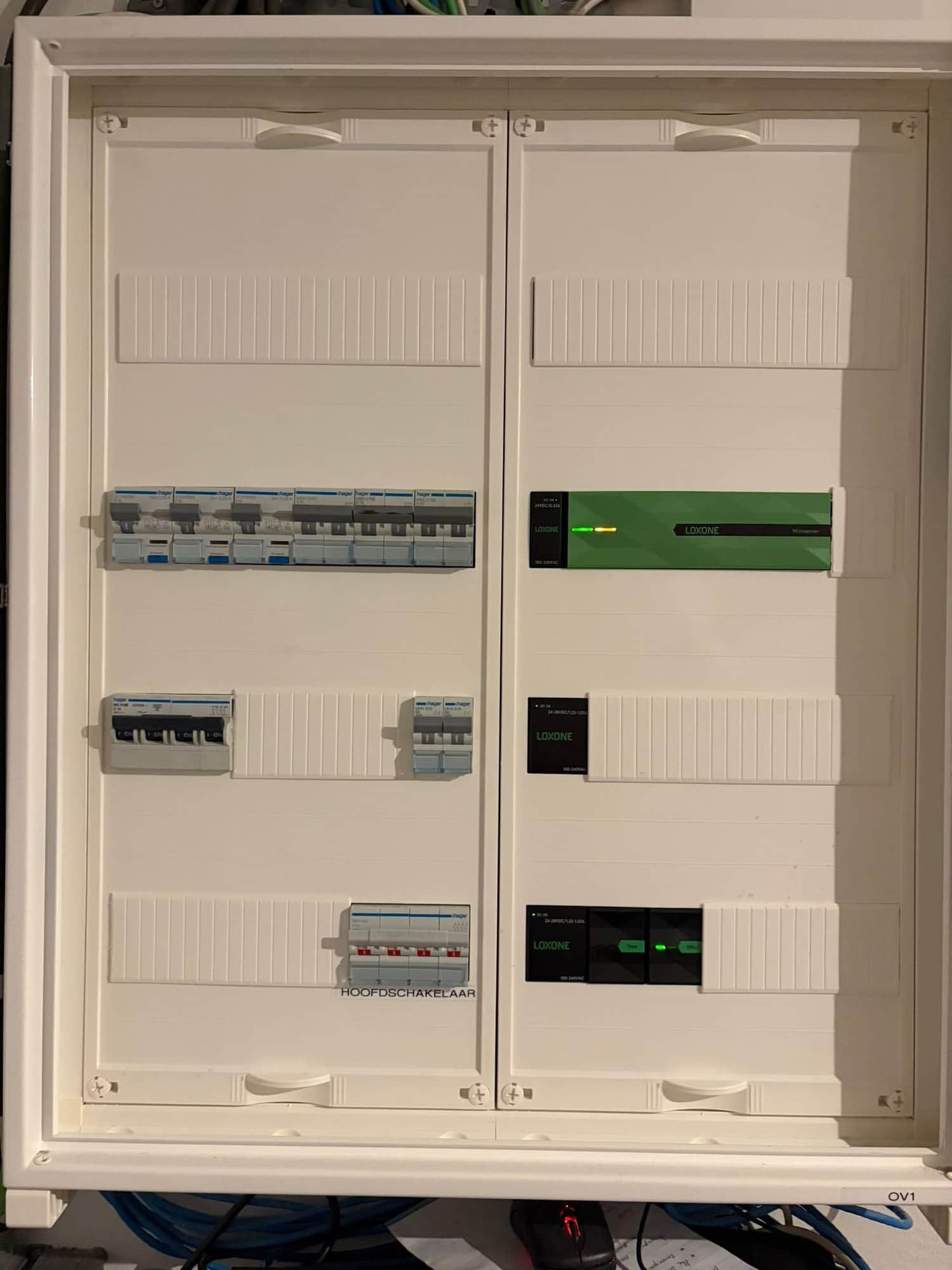

• Een verdeelkast, ontworpen en opgebouwd: 230 V boven, 24 V eronder, de nul gescheiden per aardlekgroep en een vermogensbudget voor de 24 V-voeding.
• Buiten: een pakketluik dat na openen vanzelf vergrendelt en via app of code opengaat, een brievenbusmelding, beregening bij de carport, een weerstation en een poort met slot, intercom en camera.
• Het Config-project is opgezet vanuit de planning, met de apparaten per verdieping over de bus-takken verdeeld.

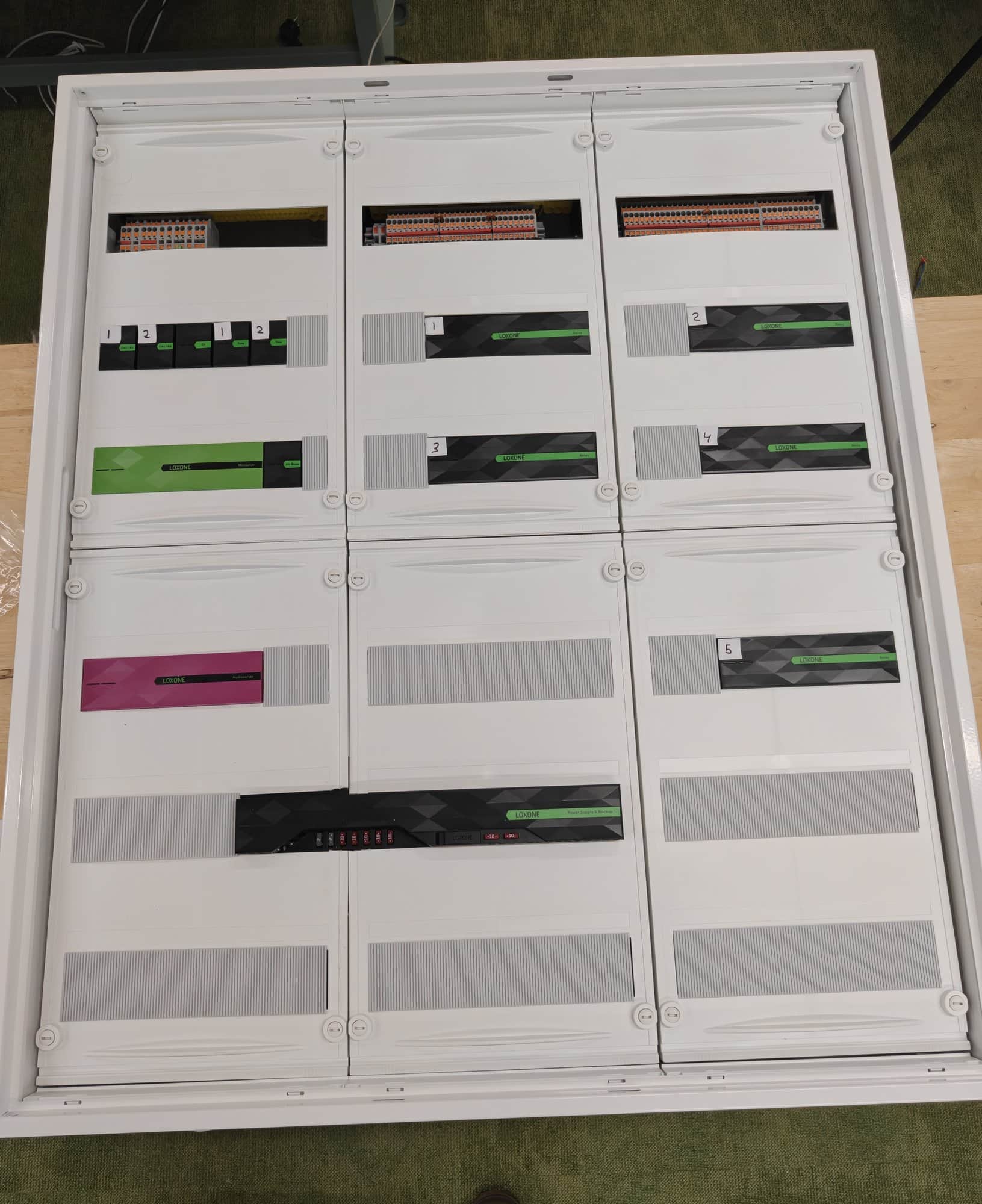

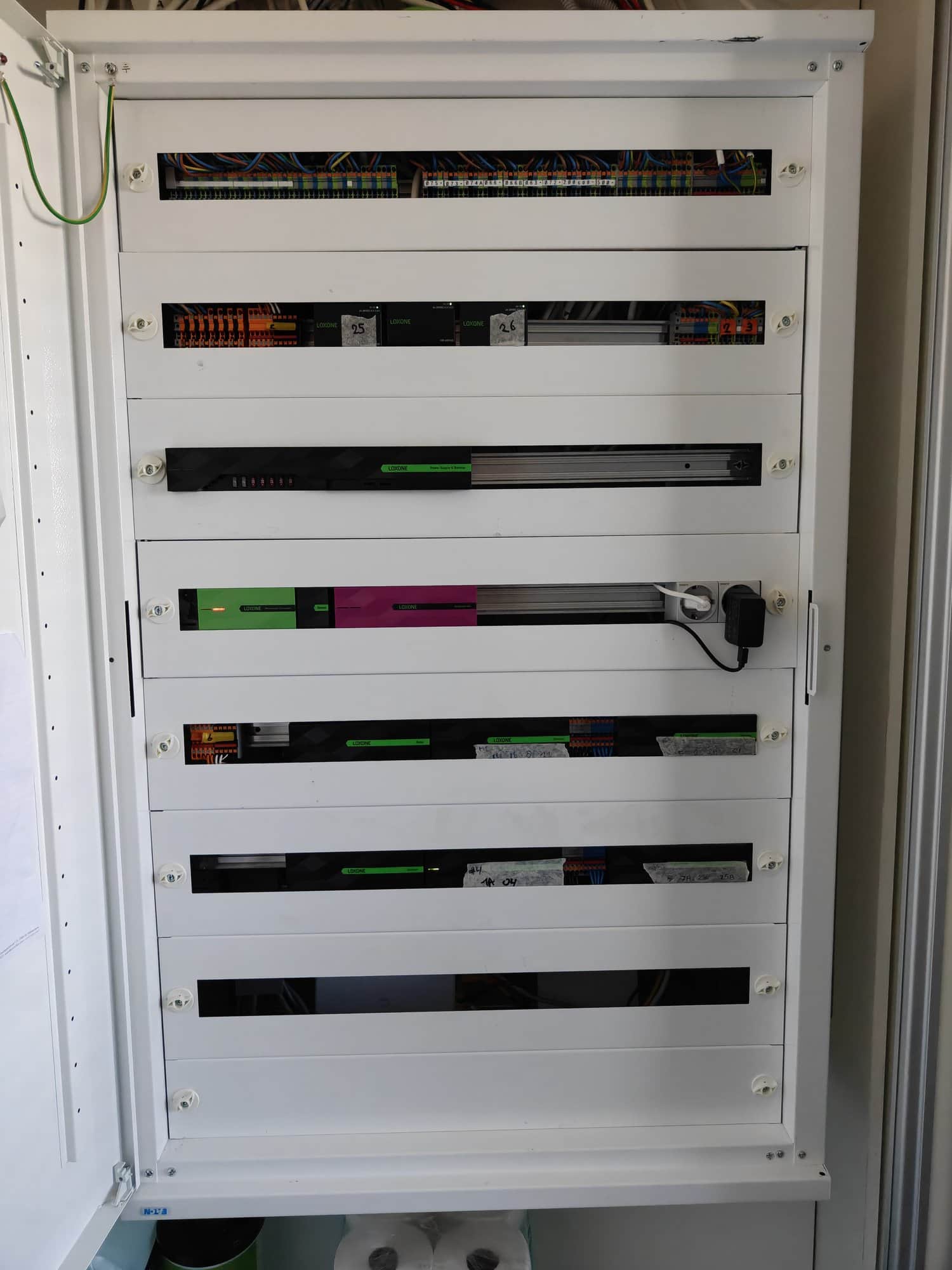

De verdeelkast is opgebouwd en staat op locatie. De bekabeling is per segment gecontroleerd, en tekeningen en kabellijst zijn het leidende document voor de aannemer. Installatie en programmering volgen.

• Loxone Miniserver met 2 Tree Extensions, verdeeld over 5 takken per verdieping en buitenring
• 2 DALI Extensions voor de verlichting, 5 Relay Extensions voor zonwering en sauna
• Bedrade raam- en deurcontacten op de digitale ingangen van Miniserver, DI Extension en Nano DI Tree
• Audioserver met Install Speakers voor multiroom audio
• P1-meter, 3-fasen energiemeter, weerstation Tree, NFC Code Touch en Air-rookmelders
