Jachthaven: walstroom per ligplaats schakelen en meten

Een jachthaven wil de walstroom per aansluiting schakelen en meten. Vaste ligplaatshouders zetten hun aansluiting aan met een tag tegen een vast tarief; passanten worden door de havenmeester ingeschakeld en per kWh afgerekend. Daarnaast komen er accu's in de kasten tegen spanningsdips, en later een zonnecarport.

• Per steigerkast een eigen controller met een NFC-codepaneel voor de tags.
• Per walstroomaansluiting een MID-gekeurde energiemeter en een magneetschakelaar, zodat elke ligplaats apart aan en uit kan en het verbruik factureerbaar is.
• De groepen van 16 A worden alleen geschakeld; bestaande tussenmeters in één kast krijgen een eigen meter.
• De accukasten krijgen geen eigen controller, maar worden over de glasvezel naar de kasten aangestuurd. Een hoofdmeting met stroomtrafo's bij de aansluiting maakt de coördinatie mogelijk.
• Alle kasten werken samen als één systeem met één overzicht voor de havenmeester.

De opzet ligt er per kast, inclusief materiaalraming. Een eerder overwogen stekkeroplossing viel in de engineering af: niet geschikt voor buiten, maximaal 13 A terwijl walstroom 16 A is, en geen MID-keur. Open staat nog de ruimte in de kasten; de drukste kast vraagt circa 230 modules.

• 7 Loxone Miniservers Compact, gekoppeld via Client-Gateway (binnen de limiet van 10).

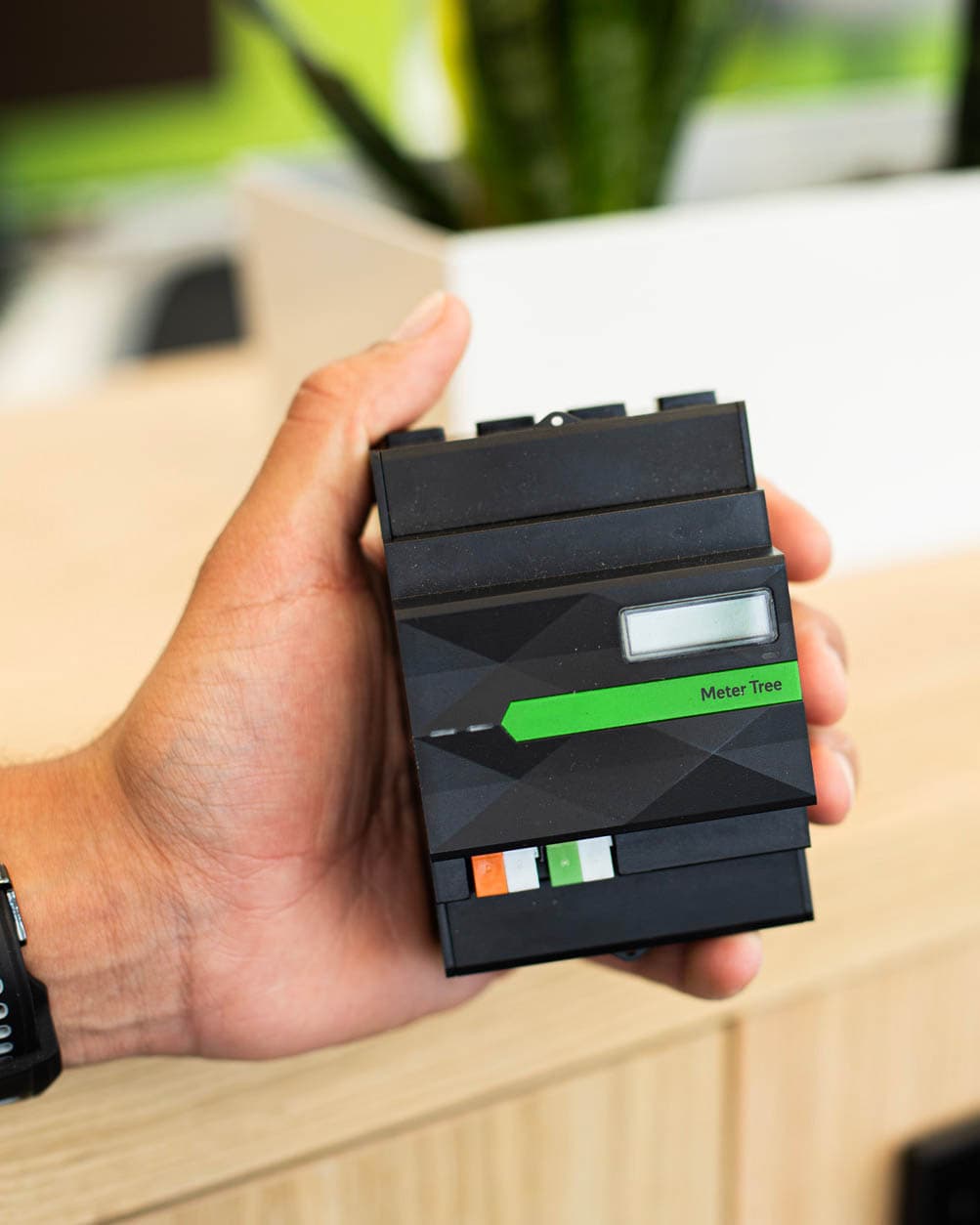

• Per aansluiting Energy Meter 1-Phase Tree (MID) plus magneetschakelaar via relais, want de relaismodules mogen in totaal maar beperkt stroom voeren.
• Tree Extension in de grootste kast, die meer dan 50 Tree-meters telt.
• Accu's via Modbus TCP over glasvezel; het gateway-ontwerp vraagt alle Miniservers in hetzelfde subnet.
